В современном машиностроении и логистике всё чаще применяются полимеры, превосходящие металл по износостойкости и весу. Профиль скольжения, вырубочная плита и лист вмпэ — это три ключевых формата сверхвысокомолекулярного полиэтилена (СВМПЭ), которые решают задачи снижения трения, защиты оборудования и создания долговечных конструкций. Компания, специализирующаяся на поставках полимерных полуфабрикатов, отмечает: правильный выбор формы изделия (профиль, плита или лист) напрямую влияет на эффективность производства. Узнайте больше о применении профилей скольжения и листов ВМПЭ на странице, где приведены технические рекомендации.
Материал СВМПЭ (UHMWPE) относится к группе термопластов с молекулярной массой от 2 до 6 миллионов единиц . Профиль скольжения, вырубочная плита и лист ВМПЭ изготавливаются методом экструзии или компрессионного формования, что обеспечивает однородность свойств по всей толщине. Компания, занимающаяся переработкой полимеров, подчёркивает: СВМПЭ в 15 раз износостойчее углеродистой стали и не требует смазки благодаря коэффициенту трения 0,08-0,10 . Это свойство делает материал идеальным для узлов скольжения и защитных элементов.
Профиль скольжения из СВМПЭ: конструкция и применение

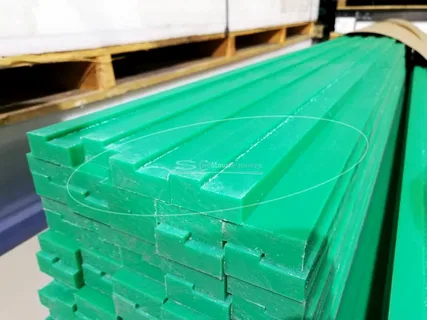

Профиль скольжения — это специализированное изделие из высокомолекулярного полиэтилена, предназначенное для обеспечения плавного и бесшумного перемещения грузов по сборочным столам, конвейерам и другим промышленным установкам . Профили выпускаются в форме прямой, «С»-образной, П-образной и Т-образной конфигурации, с длиной от 1000 до 6000 мм и шириной 10-50 мм. Цветовая гамма включает белый, чёрный и зелёный варианты. Компания, производящая комплектующие для конвейеров, отмечает: профили скольжения в сборе с щёточными плинтусами защищают рабочие поверхности от царапин и механических повреждений.
Установка профиля скольжения осуществляется с помощью стальных реек, винтов или клеящих составов. Материал сохраняет работоспособность в диапазоне температур от -80°C до +80°C . Профили максимально востребованы в оборудовании для производства стеклопакетов и окон из ПВХ и алюминия, а также в системах транспортировки — ленточных и цепных конвейерах. Компания, поставляющая такие изделия, рекомендует регулярно проверять состояние поверхности профиля для продления срока службы и при необходимости заменять либо изготавливать комплектующие на заказ.

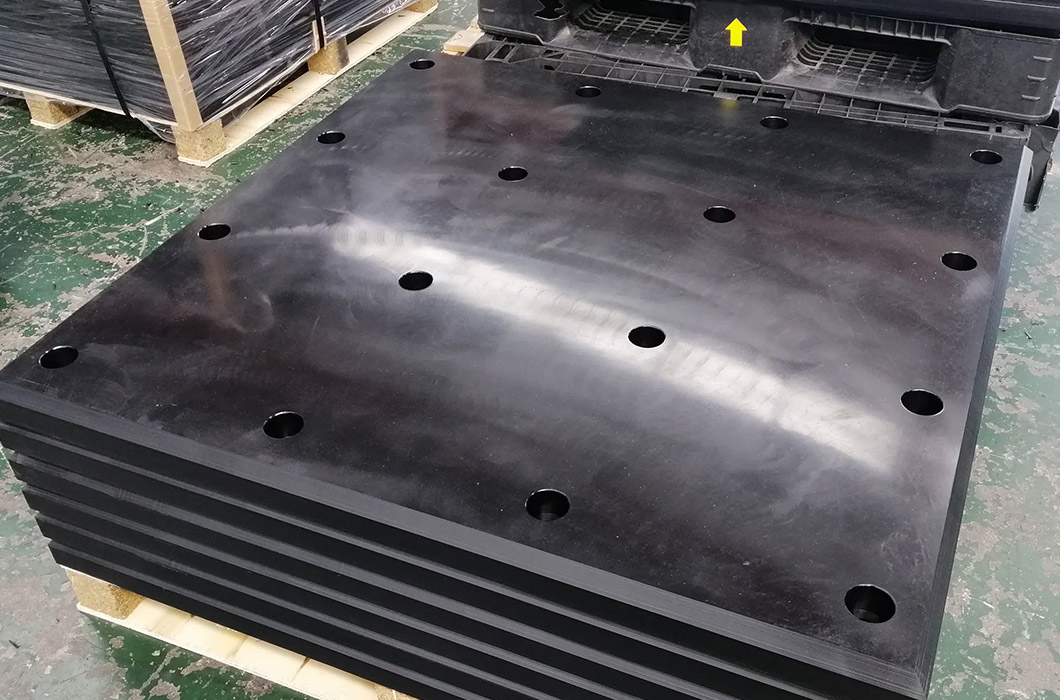

Вырубочная плита: назначение и технология изготовления
Вырубочная плита — это толстостенное изделие из листа ВМПЭ, предназначенное для использования в штампах, пресс-формах и вырубных прессах. Благодаря высокой ударной вязкости СВМПЭ (без разрушения при испытаниях по ГОСТ 4647-2015 ), такие плиты выдерживают многократные циклические нагрузки без растрескивания. Плотность материала составляет 0,93-0,97 г/см³, что делает вырубочные плиты значительно легче металлических аналогов. Компания, изготавливающая оснастку, отмечает: плиты из ВМПЭ не повреждают режущие кромки штампов и служат дольше деревянных или текстолитовых.
При производстве вырубочной плиты используется метод прессования из порошка СВМПЭ при температуре 165-170°C и давлении 25-50 МПа. Стандартные размеры листов, из которых вырезаются плиты, составляют 1000×2000 мм, 1250×2000 мм, 1500×3000 мм и 2005×4080 мм . Толщина варьируется от 6 до 70 мм и более. Компания, поставляющая такие изделия, предлагает также раскрой листов на плиты нужного формата. При длительной эксплуатации вырубочных плит в химически агрессивных средах необходимо проверять стойкость конкретной марки СВМПЭ к используемым реагентам.
Сравнение марок полиэтилена для плит и профилей
Для правильного выбора материала компания подготовила сравнительную таблицу технических характеристик разных марок полиэтилена. Профиль скольжения, вырубочная плита и лист ВМПЭ изготавливаются из материалов с различной молекулярной массой:
Показатель — ПЭНП (LDPE) — ПЭВП (HDPE) — ВМПЭ (HMWPE) — СВМПЭ (UHMWPE)
Молекулярная масса, г/моль — <50 000 — 50 000-200 000 — 300 000-500 000 — 2×10⁶-6×10⁶
Плотность, г/см³ — 0,91-0,925 — 0,95-0,965 — 0,94-0,95 — 0,93-0,945
Коэффициент трения — ~0,27 — ~0,20 — ~0,12 — 0,06-0,10
Износостойкость (отн.) — 1 — 4 — 8 — 15
Рабочая температура, °C — до +70 — до +80 — до +85 — до +90
Как видно из таблицы, профиль скольжения, вырубочная плита и лист ВМПЭ из СВМПЭ обладают наилучшими антифрикционными свойствами и износостойкостью. ВМПЭ (PE-500) с молекулярной массой около 500 000 г/моль — это компромиссный вариант: он дешевле СВМПЭ, но уступает ему по ударной вязкости и коэффициенту трения. Компания советует для ответственных узлов трения и высоконагруженных вырубных плит выбирать именно СВМПЭ (PE-1000).
Лист ВМПЭ: размеры, свойства и способы обработки
Лист ВМПЭ — это универсальный полуфабрикат, который используется для изготовления вырубочных плит, футеровки бункеров, направляющих и других деталей. Стандартная толщина листов ВМПЭ варьируется от 1 до 50 мм, ширина — до 1500 мм, длина — до 3000 мм . Лист ВМПЭ (PE-500) отличается от СВМПЭ более низкой молекулярной массой (около 500 000 г/моль) , что делает его более технологичным в обработке, но менее износостойким. Компания, поставляющая листовой полиэтилен, рекомендует ВМПЭ для средненагруженных деталей и конструкций, а СВМПЭ — для экстремальных условий эксплуатации.
Обработка листа ВМПЭ возможна стандартными методами механообработки: пиление, фрезерование, сверление, точение. Однако из-за низкой теплопроводности полимера (около 0,4 Вт/(м·К) ) при высоких скоростях резания возможно оплавление кромок. Компания, имеющая собственный механообрабатывающий цех, даёт следующие рекомендации:
- Пиление — дисковой пилой с мелкими зубьями, частота вращения 2500-3000 об/мин, подача умеренная.
- Сверление — сверлами из быстрорежущей стали с углом заточки 80-90°, периодическое удаление стружки.
- Фрезерование — скорость резания 300-500 м/мин, подача 0,1-0,2 мм/об, обязательно использование охлаждения сжатым воздухом.
- Термоформование — возможно при нагреве до 150-180°C для создания изогнутых деталей из листа.
Для листа ВМПЭ и вырубочных плит из СВМПЭ перед механической обработкой рекомендуется отжиг для снятия внутренних напряжений: нагрев при 100-110°C в течение 2 часов на 1 см толщины и медленное охлаждение. Это предотвращает растрескивание при фрезеровании глубоких пазов или сверлении отверстий близко к краю заготовки.
Химическая стойкость и условия эксплуатации
Профиль скольжения, вырубочная плита и лист ВМПЭ из СВМПЭ обладают высокой химической стойкостью. Материал устойчив к растворам солей, органическим и неорганическим кислотам, щелочам, спиртам, минеральным и органическим маслам . Водопоглощение составляет менее 0,01% за 24 часа , что позволяет использовать изделия в условиях повышенной влажности и даже под водой. СВМПЭ также устойчив к действию муравьиной и уксусной кислот, концентрированной соляной и плавиковой кислот .
Однако есть ограничения: профиль скольжения, вырубочная плита и лист ВМПЭ не рекомендуются для длительного контакта с сильными окислителями, например, азотной кислотой, а также с галогенами . При температуре выше 90-100°C материал начинает терять механические свойства, а при воздействии открытого пламени (класс горючести HB по UL94) он поддерживает горение. Компания, эксплуатирующая такое оборудование, советует использовать УФ-стабилизированные марки СВМПЭ для наружного применения, иначе поверхность пожелтеет и станет хрупкой через 6-12 месяцев.
Методика выбора: профиль, плита или лист?
Чтобы сделать правильный выбор между форматами изделий, компания предлагает простой алгоритм. Профиль скольжения выбирают, когда требуется направить движение деталей по прямой линии — для конвейеров, сборочных столов, направляющих. Вырубочная плита нужна для штамповки, резки и прессования — она принимает на себя ударные нагрузки и защищает рабочие поверхности. Лист ВМПЭ универсален: из него можно вырезать плиты нужного размера, изготовить футеровку, защитные экраны, прокладки и множество других деталей на заказ.
Основные критерии выбора профиль скольжения, вырубочная плита и лист ВМПЭ:
- Тип нагрузки — для постоянного скольжения и трения лучший выбор — профили из СВМПЭ с низким коэффициентом трения (0,06-0,10).
- Толщина материала — для вырубных плит нужна толщина не менее 10-20 мм, для листовых футеровок — 3-10 мм.
- Рабочая температура — если ожидается нагрев выше 80°C, используйте термостабилизированные марки СВМПЭ.
- Химическая среда — при контакте с агрессивными жидкостями убедитесь в стойкости конкретной марки полиэтилена.
- Требования к электропроводности — для взрывоопасных зон выбирайте ESD-модификации СВМПЭ с поверхностным сопротивлением ≤10⁴ Ом .
Компания подчёркивает: профиль скольжения, вырубочная плита и лист ВМПЭ изготавливаются на заказ по чертежам заказчика. Это позволяет получить изделия точно под конкретную задачу — с нужными пазами, отверстиями и монтажными элементами. Оптимальное соотношение цены и качества при толщинах до 10 мм — у экструдированных листов, при больших толщинах — у прессованных плит.
Преимущества СВМПЭ перед металлом и фторопластом
Замена металлических направляющих и узлов трения на профиль скольжения, вырубочную плиту и лист ВМПЭ даёт ряд преимуществ. Во-первых, СВМПЭ не требует смазки — его коэффициент трения сравним с фторопластом (PTFE), но износостойкость в 4-5 раз выше . Во-вторых, вес деталей снижается в 7-8 раз по сравнению со сталью. В-третьих, полимер бесшумен при работе и не корродирует. Компания, внедрившая такие решения на своём производстве, отмечает: срок службы направляющих из СВМПЭ в 3-5 раз дольше, чем металлических, при значительно меньших затратах на обслуживание.
По сравнению с фторопластом, СВМПЭ выигрывает по механической прочности (20-25 МПа против 15-25 МПа) и цене (в 2-3 раза дешевле). По сравнению с капролоном и полиамидом, СВМПЭ имеет в 10-15 раз лучшую износостойкость и не впитывает влагу. Профиль скольжения, вырубочная плита и лист ВМПЭ — это оптимальный выбор для большинства промышленных применений, где требуется сочетание низкого трения, высокой стойкости к истиранию и химической инертности. Компания рекомендует проконсультироваться со специалистом перед заказом: правильный подбор марки полимера и технологии изготовления обеспечит максимальный ресурс изделий.
