Измерение сопротивления изоляции https://cenerg.ru/electrolaboratorya/zamer-soprotivleniya-izolyatsii/ — это одна из ключевых процедур при диагностике электрооборудования и кабельных линий. Она позволяет оценить состояние изоляции токоведущих частей, выявить повреждения, утечки тока и степень старения материалов. Регулярное измерение сопротивления изоляции — это обязательное требование при эксплуатации электроустановок, предусмотренное ПУЭ и ПТЭЭП. Без этой проверки невозможно обеспечить безопасность людей, продлить срок службы оборудования и избежать аварийных отключений.
Что такое измерение сопротивления изоляции и зачем оно нужно
Сопротивление изоляции — это способность диэлектрического материала препятствовать прохождению электрического тока. Измеряется в мегаомах (МОм) с помощью специального прибора — мегаомметра. В процессе измерения на изоляцию подаётся высокое напряжение (обычно 250, 500, 1000 или 2500 В), и фиксируется величина тока утечки. Чем выше сопротивление, тем лучше изоляция.
«Снижение сопротивления изоляции — ранний признак её старения, увлажнения или механического повреждения. Если вовремя не измерить и не принять меры, последствия могут быть катастрофическими: короткое замыкание, пожар или поражение током.»
Измерение сопротивления изоляции проводится в следующих случаях:
- При вводе в эксплуатацию нового оборудования.
- В процессе планового технического обслуживания (периодичность — согласно ПТЭЭП).
- После ремонтов, модернизации или замены кабелей.
- При возникновении подозрений на повреждение изоляции (например, после перегрузки, увлажнения).
- При сдаче объектов в аренду или перед продажей.
Методы измерения сопротивления изоляции
Измерение выполняется по нескольким методикам в зависимости от типа оборудования и целей проверки.
- Измерение мегаомметром. Самый распространённый метод. Прибор подаёт напряжение на изоляцию и измеряет ток утечки. Используется для кабелей, обмоток двигателей, трансформаторов, распределительных устройств.
- Измерение с использованием испытательного напряжения. Проводится повышенным напряжением (например, 2Uном) для проверки изоляции на пробой.
- Измерение коэффициента абсорбции. Фиксирует изменение сопротивления во времени (через 15 с и через 60 с). Коэффициент абсорбции позволяет оценить степень увлажнения изоляции.
- Измерение поляризационного индекса (PI). Сравнение сопротивления через 1 мин и через 10 мин. Используется для оценки состояния изоляции высоковольтного оборудования.
Нормативные требования к сопротивлению изоляции
Минимально допустимые значения сопротивления изоляции регламентируются ПУЭ, ПТЭЭП и отраслевыми инструкциями. Основные нормы для наиболее распространённых объектов представлены в таблице.
| Объект измерения | Напряжение, В | Минимальное сопротивление, МОм | Примечание |
|---|---|---|---|
| Кабельные линии до 1000 В | 1000 | 0.5 | В сухих помещениях допустимо 0.5 МОм |
| Кабельные линии 6–35 кВ | 2500 | не менее 2–5 | Зависит от длины и типа кабеля |
| Обмотки электродвигателей до 1000 В | 500 / 1000 | 0.5–1.0 | В зависимости от мощности |
| Трансформаторы (обмотки ВН) | 2500 | не менее 5 | Для вновь вводимых — ≥ 10 МОм |
| Электроинструмент (переносной) | 500 | 1.0 | Перед началом работы |
| Электроустановки жилых зданий (розетки, сети) | 500 | 0.5–1.0 | Согласно ПУЭ |
«Нормативы дают только минимальные значения. На практике для ответственного оборудования сопротивление изоляции должно быть в 2–3 раза выше минимального, чтобы гарантировать надёжную работу в условиях перегрузок и влажности.»
Какие приборы используются для измерения
В России для измерения сопротивления изоляции применяются мегаомметры следующих типов:
- Аналоговые (стрелочные). Модели Ф4100, М1100, М4100. Надёжны, но менее точны, требуют ручной регулировки.

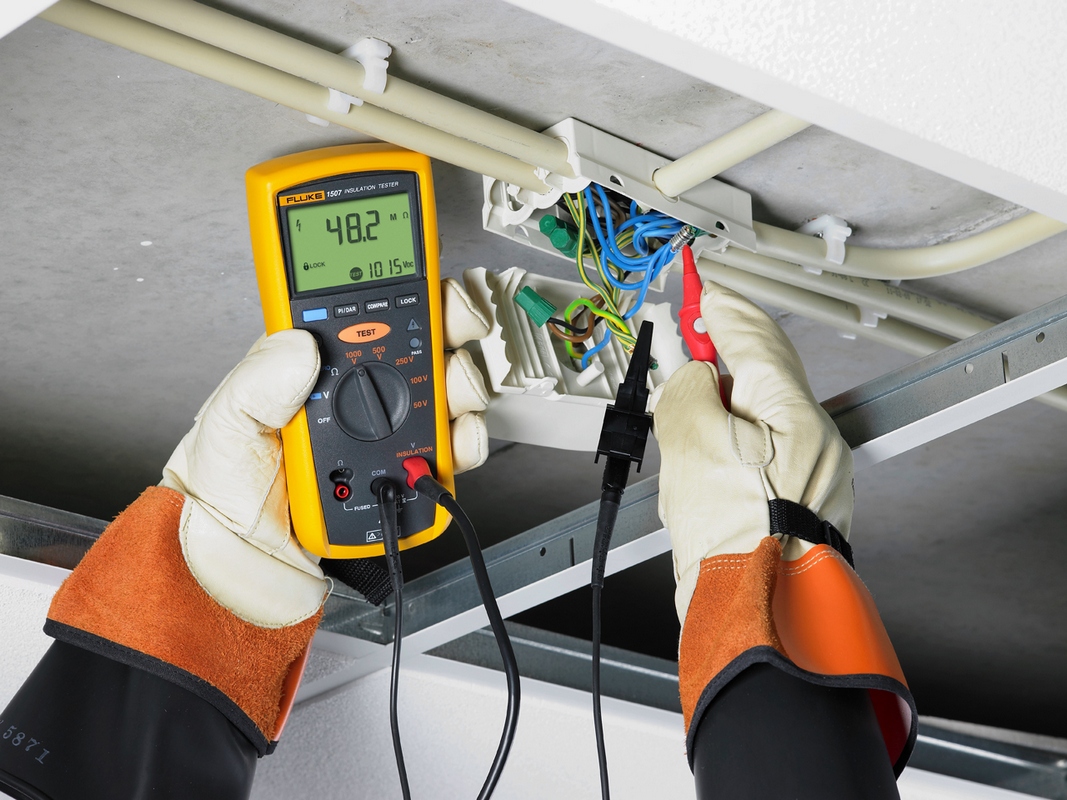

- Цифровые (электронные). Например, Fluke 1507, 1587, Актком, ИПН-1. Отличаются высокой точностью, автоматизацией расчётов и сохранением результатов в памяти.
- Мультиметры с функцией измерения сопротивления изоляции. Менее распространены, но встречаются в составе комбинированных приборов.
Важно, чтобы прибор имел действующее свидетельство о калибровке (поверке), так как от него зависит точность результата. Обычно поверка проводится раз в год.
Подготовка и проведение измерений
Измерение сопротивления изоляции — это потенциально опасная процедура из-за высокого напряжения. Поэтому её выполнение требует строгого соблюдения правил безопасности.
- Отключите оборудование. Измерения проводятся только на отключённых электроустановках.
- Убедитесь в отсутствии напряжения. Используйте указатель напряжения для проверки.
- Очистите изоляцию. Грязь, пыль и влага могут исказить показания.
- Закорачивайте ёмкостные элементы. Кабели и обмотки обладают ёмкостью — их нужно разрядить перед измерением.
- Подключите измерительные провода. Соблюдайте полярность и надёжность контактов.
- Выполните измерение. Зафиксируйте показание через 15 с, 60 с и 10 мин (для полного цикла).
- Разрядите объект. После снятия напряжения подождите 5–10 минут, прежде чем касаться проводов.
«После измерения всегда проверяйте разрядку объекта. Особенно это касается кабельных линий большой длины — ёмкость может сохранять заряд до опасных значений.»
Типичные ошибки при измерении сопротивления изоляции
Даже опытные электрики иногда допускают ошибки, искажающие результаты:
- Измерение на влажной изоляции. Влажность даёт занижение показаний. Сушите или проводите измерения в сухую погоду.
- Плохой контакт измерительных проводов. Создаёт дополнительное переходное сопротивление.
- Неучтённое влияние температуры. При высоких температурах сопротивление падает. Необходимо вносить температурные поправки, если измерения проводятся при нестандартных условиях.
- Использование некалиброванного прибора. Показания будут неверными.
- Измерение с подключёнными другими элементами. Конденсаторы, варисторы и разрядники могут шунтировать изоляцию.
Периодичность измерений
Частота проверок определяется нормативными документами и условиями эксплуатации:
- Оборудование до 1000 В — не реже 1 раза в 3 года (согласно ПТЭЭП).
- Кабельные линии и трансформаторы — ежегодно или в зависимости от состояния.
- Электроинструмент, переносные светильники — перед каждым использованием (при возможности) или не реже 1 раза в 6 месяцев.
- Системы автоматики и слаботочные сети — по инструкции завода-изготовителя.
Измерение сопротивления изоляции — это обязательная и важная процедура для диагностики электрооборудования. Она помогает выявить скрытые дефекты, оценить ресурс изоляции и предотвратить аварии. Соблюдение методик, правильный выбор оборудования и учёт нормативных требований обеспечат безопасность и долговечность электроустановок.
